75/125-ös szerkezet tűzvédelmi szimulációs vizsgálata kétoldali konzolterhekkel
Tűzálló, erős, terhelhető? Így vizsgázott a fal a konzolteszten.
Egy nagyléptékű beruházás megrendelője a hagyományos tűzvédelmi minősítéseken túl is kíváncsi volt. A rendszer A1-es neméghetőségi besorolása és 120 perces tűzgátlása adott volt – de számára ezek mellett további, gyakorlati bizonyítékokra is szükség volt. Arra, hogyan viselkedik a 75 mm-es vázra épített, 125 mm vastag szerkezet valódi használat közben, amikor a lakótér felől különböző berendezések és modulok terhelik.

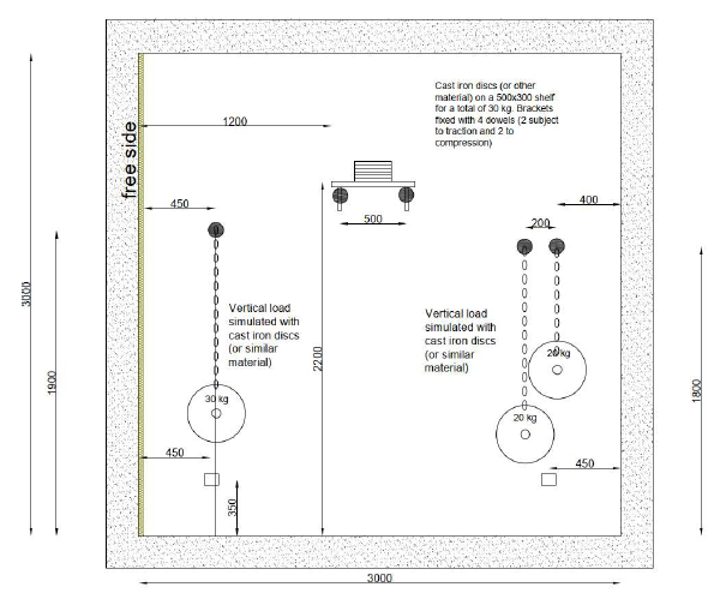

Ezért hoztunk létre egy speciális vizsgálatot, amely a standard tűzvédelmi teszteken túl a mindennapi igénybevételt is szimulálta. A falat különböző konzolterhekkel terheltük, és bevontuk a rendszerhez tartozó konnektormodulokat is.
A következőkben bemutatjuk, hogyan teljesített a szerkezet, és miért kulcsfontosságú ez egy modern épület biztonságához.

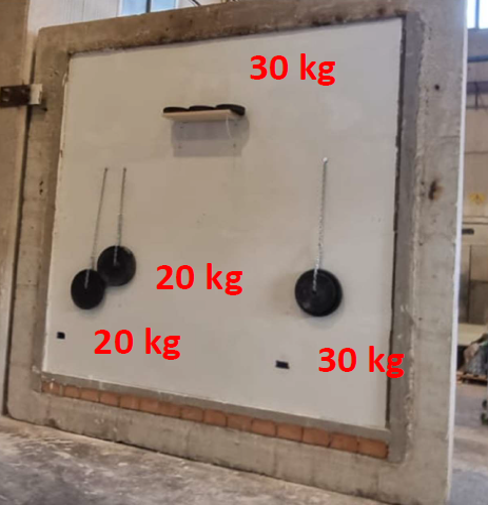

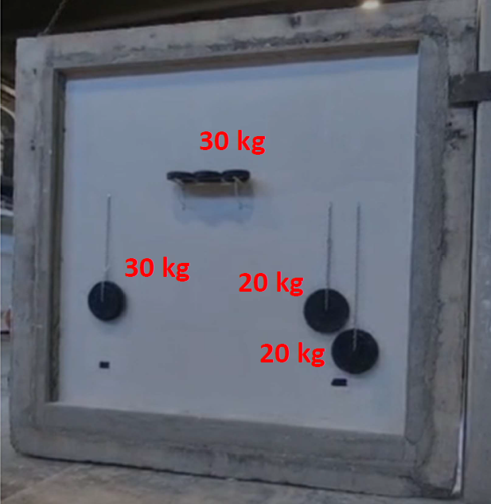

A fenti képen láthatók a terhelések a falon, valamint az a konnektormodul, amelyet a szerkezetbe építettünk.
Vizsgálat előtti állapot ⬆️

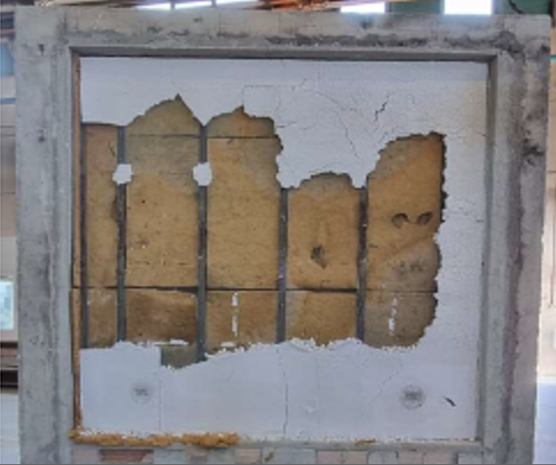

A tűz felőli oldalon a gipsztáblák az idő előrehaladtával leváltak, azonban a másik oldal teljesen érintetlen maradt. A teszt utáni képek jól mutatják, hogy a konnektormodulok mindkét oldalon sértetlenek maradtak.
Összegzés:
A tűzgátló falban a szerelvényezés biztonságosan megoldható.
A rendszer A1 neméghető és EI 120 tűzgátlási minősítéssel rendelkezik.🔥
